9.2 Situación en la carta y rumbo Copy
SITUAR UN PUNTO EN LA CARTA
Con el lápiz se marcan la latitud y la longitud en sus respectivas escalas (previamente conviene ver aproximadamente en qué zona de la carta quedará la situación, para así señalar en los marcos más cercanos). Con la escuadra y el cartabón, por la marca hecha en la escala de latitudes, se
traza una paralela a uno de los paralelos de la carta. Después se traza una paralela a un meridiano, pasando por la marca hecha en la escala de Longitudes. Donde las dos paralelas se corten, está la situación (no es preciso trazar las paralelas desde los marcos de la carta, basta con hacerlo sólo en la zona en que vemos que estará el corte). También puede hacerse con el compás.
Ejercicios:
Situar en la carta los siguiente puntos:
- Punto A: l=36ºN – L006ºW
- Punto B: l= 36º12’N – L= 006º15’W
- Punto C: l= 35º52’N – L=0005º45’W
OBTENER COORDENADAS DE UN PUNTO
A partir del punto, con la escuadra y el cartabón, se trazan paralelas a un meridiano y a un paralelo hasta cortar los marcos de la carta, en los que se leerá la latitud y Longitud. Otro sistema de hacerlo, tal como se muestra en la figura, es con el compás.
MEDIDAS DE LAS DISTANCIAS
Las distancias se expresan en millas (1852m), un arco de minuto en el marco lateral de la carta (escala de latitudes), equivale a una milla náutica.

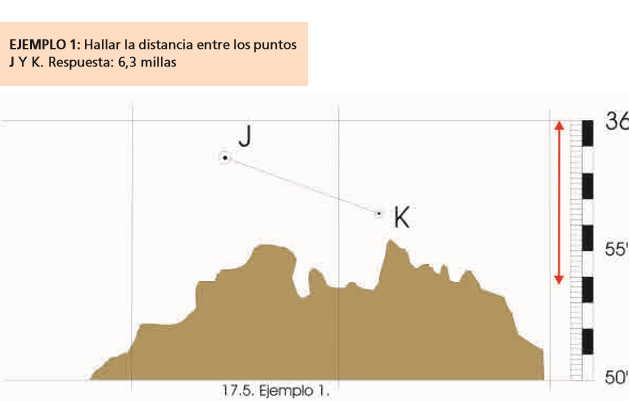

La distancia se mide con el compás, llevándose a continuación para su lectura al margen lateral de la carta. Es importante recalcar que las distancias NO se miden en la escala de las Longitudes, sino en la escala de las latitudes, puesto que un arco de minuto de latitud equivale a una milla náutica.
EL RUMBO
El rumbo es el ángulo que forma la proa del barco con el meridiano. El rumbo sería el equivalente a la dirección que está siguiendo el barco. Los rumbos se pueden expresar de diferentes formas:
- Rumbo circular: se mide de 0º a 360º en el sentido de las agujas del reloj.
- Rumbo cuadrantal: se mide en cifras de 0º a 90º partiendo del norte o del sur hacia el este o el oeste. Se expresa marcando N o S, después los grados que hay hacia el E o el W. Ejemplo: rumbo 120º = S60E.
Para pasar del rumbo circular al cuadrantal haremos los siguientes cálculos:
- Rosa de los vientos: es la representación gráfica del horizonte que representa los 32 rumbos principales.
TRANSPORTADOR DE ANGULOS
El transportador de ángulos rectangular tiene marcados los grados de los rumbos alrededor del borde. En la parte externa del borde van marcados los rumbos de 0º a 360º y en la parte interna aparecen los rumbos cuadrantales.
