9.10 Mareas Copy

Las mareas son un movimiento vertical y horizontal del agua debido a la rotación de la tierra (fuerza centrífuga) y a la fuerza de atracción de la luna y el sol. La marea es cíclica y universal y provoca diferencia de calados entre la pleamar y la bajamar. Hay que saber que la luna incide en mayor medida que el sol sobre la marea, llegando a ser hasta el doble.

ANUARIO DE MAREAS

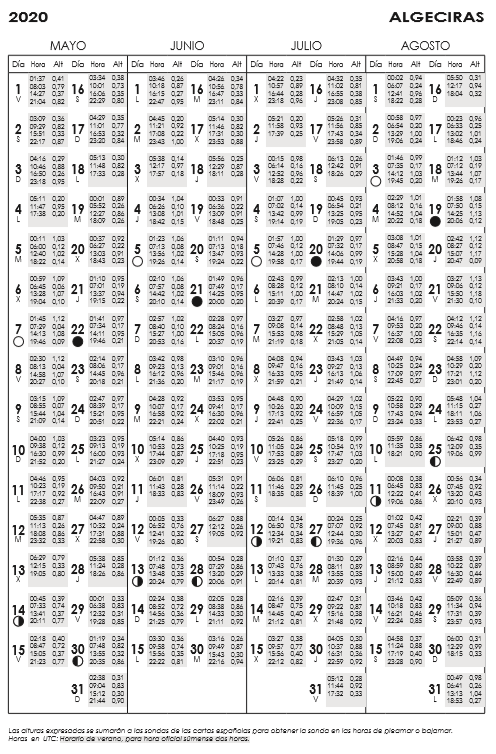

Para poder calcular las mareas utilizamos el anuario de mareas. Este anuario es una publicación anual del Instituto Hidrográfico de la Armada que da las Horas y Alturas de las mareas para cada día. Las horas del anuario son UTC, tiempo universal coordinado. Para conocer la hora oficial Ho, hay que sumarle una o dos horas según la época del año.

En la primera columna se reflejan las horas (UTM) y en la segunda las diferentes alturas en expresadas en metros.

Si analizamos el día 2 de Mayo de 2020 en Algeciras obtenemos los siguientes datos:

• La primera bajamar se producirá a las 0309 y su altura será de 0,36 metros sobre la sonda en carta.
• La primera pleamar será a las 0929 con una altura sobre la sonda en carta de 0,82 metros.
• A las 1551 y 2217 serán las siguientes bajamar y pleamar respectivamente.

La profundidad de cualquier punto de la carta, se cuenta verticalmente desde dicho Cero Hidrográfico, por lo que, para calcular la sonda de un punto de la carta en un momento determinado, sumaremos a la sonda que viene expresada en la carta, la altura de la marea, que obtendremos del Anuario de Mareas, teniendo en cuenta que en el anuario las horas  son UTC.

• Sonda de la carta (Sc): es la mínima distancia vertical entre la superficie del mar y el fondo en condiciones climatológicas medias. Sobre este valor es donde añadiremos la altura de la marea.
• Altura de la pleamar (apl): momento en que la altura de marea es máxima.
• Altura de la bajamar (abj): momento en que la altura de marea es mínima.
• Sonda a la pleamar (spl): es la suma de la altura de la pleamar y la sonda de la carta.
• Sonda a la bajamar (sbj): es la suma de la altura de la bajamar y la sonda de la carta.
• Amplitud de la marea (Ap): es la diferencia de altura entre una pleamar y una bajamar consecutivas.
• Duración de la marea: tiempo transcurrido entre una bajamar y una pleamar o viceversa.
• Altura de marea (h): la elevación del nivel del agua sobre la sonda indicada en la carta en un instante dado.
• Corrección por presión (CP): la presión atmosférica influye sobre la altura de la marea de tal manera que por cada milímetro sobre la presión normal 760 mm (1013 mb) el nivel del agua debe de estar 13,5 mm mas bajo. Esto es lo que llamamos corrección por presión.

Observando la gráfica podemos deducir la siguiente fórmula:

SM = Sc + h + CP

– Sonda del momento: CM

– Sonda de carta: SC

– Altura de marea (UTC): h

– Corrección por presión: CP

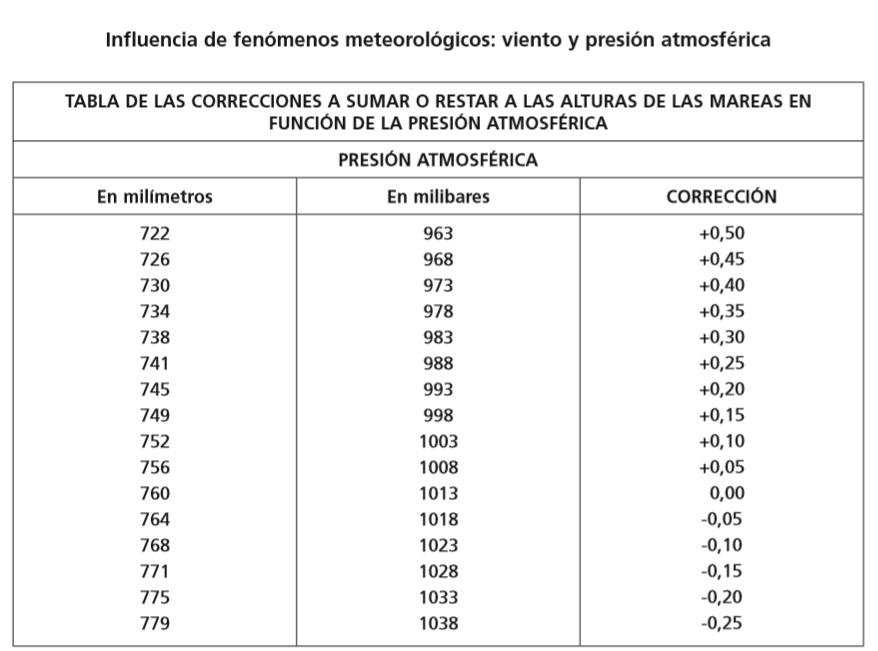

TABLA DE CORRECCIÓN POR PRESIÓN ATMOSFÉRICA
